产品简介:
阳光电气集团生产的CLX系列-铜铝复合母线槽系统,是为了迎合市场需要所研发的新型产品。铜铝复合型母线槽使用超轻比重的铝导体,采用特殊工艺使铝导体整体表面形成较硬的铜复合包层,其机械性能和电气性能均能等同于铜导体。铜铝复合体表面再生成的柔软镀锡层,进一步增强了导体的抗氧化性能和通电质量。此款产品的出现大幅降低产品的成本,减少工程项目的基础投资,同时较轻的产品自重,为广大施工单位减轻安装强度。
产品特点:

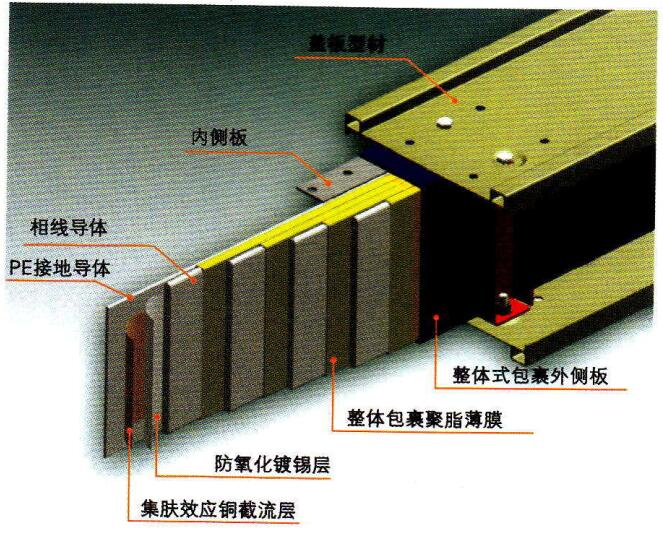

结构配置
■ CLX型铜铝复合母线槽系列采用合理的“三明治”相线紧密叠压结构设计,使母线槽外形更加紧凑、体积更小,并增强了母线槽系统的动热稳定性,使母线槽具有低阻抗、电压降低等优点,杜绝了发生火灾的母线槽“烟囱效应”的形成。(烟囱效应,是指母线槽内空气沿着有垂直坡度的空间向上升或下降,造成空气加强对流的现象。)
绝缘配置
■ CLX系列铜铝复合母线槽绝缘介质主要采用高效绝缘材料-----聚脂薄膜,该材料具有较好的耐高温性能(在高温中无有毒气体释出)、抗老化性能好、具有较高的介电性能,绝缘等级为“B”级,聚脂薄膜为整体式全长双层包裹。
导体配置:
■ CLX系列铜铝复合母线槽导体采用高标号工业导电纯铝
■ 采用特殊工艺使铝导体整体表面形成较硬的铜复合包层,其机械性能和电气性能均能等同于铜导体。铜铝复合体表面再生成的柔软镀锡层,进一步增强了导体的抗氧化性能和通电质量。
■ 超轻比重的铝导体,将大幅降低产品的成本,减少工程项目的基础投资。较轻的产品自重,为广大施工单位减轻了安装强度。

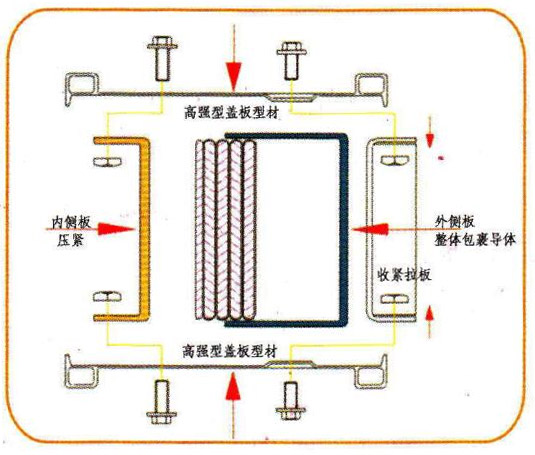

母线槽外壳配置
■ 外壳采用镁铝合金整体式侧板型材与冷拉钢盖板型材混合组成。既拥用超高的抗弯强度又具有良好的抗锈蚀性和极好的散热性、接地性。
■ 钢制外壳盖侧板用优质钢板制成,比较经济实惠。
■ 整体式铝合金侧板结构,将导体整体包裹在金属侧板内,完全阻止了水汽的渗透和有害微尘的侵入,使母线整体的防护等级达到真正的IP54 防护;
■ 特殊的铝质外壳,形成无磁性扼流圈,可消减大电流母线相间涡流的传递,减少主母排谐波电流的通过,降低上述原因引起的发热现象、降低长距离输电的电压降,显著增强母排载流能力;

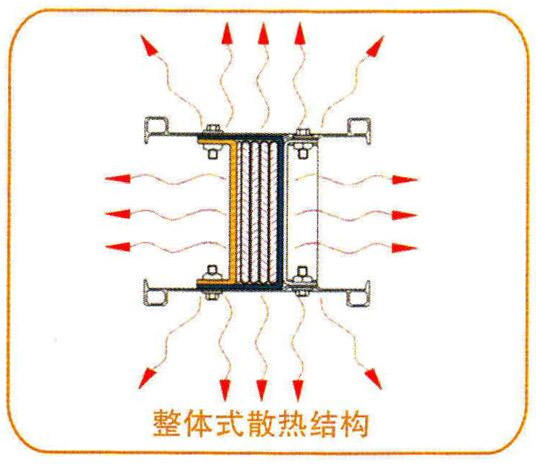

■ 整体紧密接触导体的铝质侧板结构,可以从侧板、盖板等多方面直接传输、散发热量,改善母线系统的散热能力,提高载流量;

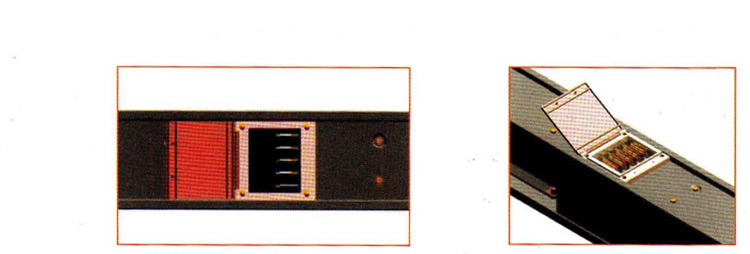

馈电插口
■ 可方便的设置馈电插口,上下两面均可同时设置,且不降低其抗弯强度;插孔间^小间距为450mm
■ 馈电插口的安全防护等级达到IP54(符合标准IEC529)。每套插口均设有特制的开合锁定装置,可防污物、防尘和防止误操作,其材料为ABS高效工程模塑料。

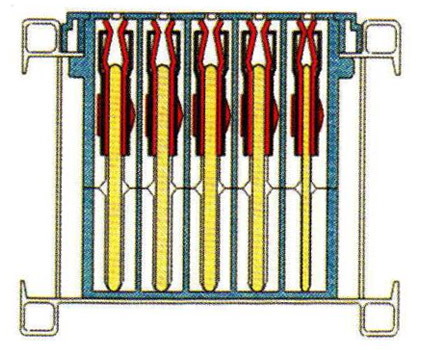

■ 拥有独特的全封闭安全设置、内置式保护触头设计,当个别馈电插接箱意外短路后,电弧只会烧毁插孔部分的内置触头,不影响主母线排和其他插接箱的正常导电。
PE接地相的配置
■ 阳光电气认为:PE接地导体对于用来大电流输电的母线槽系统的安全性极其重要,用户可选择经济型的外壳接地配置,也可选择拥有单独PE导体的母线槽系统,所配置方案PE接地系统截面均大于50%的相线截面。

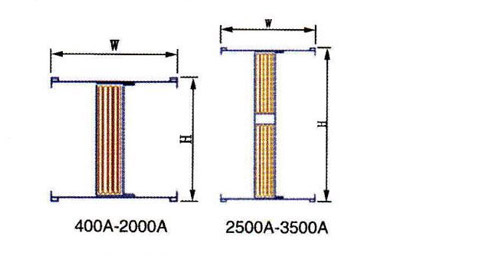

产品选型表:
电流等级(A) |
产品名称 |
铜铝复合母线槽/4P |
铜铝复合母线槽/5P |
||
外形尺寸 |
宽W(mm) |
高H(mm) |
宽W(mm) |
高H(mm) |
|
400A |
128 |
112 |
128 |
112 |
|
500A |
128 |
117 |
128 |
117 |
|
630A |
128 |
127 |
128 |
127 |
|
800A |
128 |
142 |
128 |
142 |
|
1000A |
128 |
157 |
128 |
157 |
|
1250A |
128 |
197 |
128 |
197 |
|
1600A |
128 |
242 |
128 |
242 |
|
2000A |
128 |
287 |
128 |
287 |
电流等级(A) |
产品名称 |
铜铝复合母线槽/4P |
铜铝复合母线槽/5P |
||
外形尺寸 |
宽W(mm) |
高H(mm) |
宽W(mm) |
高H(mm) |
|
2500A |
128 |
362 |
128 |
362 |
|
3200A |
128 |
452 |
128 |
452 |
|
3500A-4000A |
128 |
542 |
128 |
542 |
产品技术参数:
CLX系列母线槽系统满足下列标准:
国际电工委员会标准IEC-439-2
GB7241.1《低压成套开关设备和控制设备^部分:型式试验或部分型式试验成套设备》
GB7251.2《低压成套开关设备和控制设备第二部分:对母线干线系统(母线槽)的特殊要求》
机械部行业标准JB/T9662-1999《密集绝缘母线干线系统(密集绝缘母线槽)》
额定电流 |
A |
400 |
630 |
800 |
1000 |
阻抗Z(35℃) |
mΩ/m |
0.105 |
0.105 |
0.105 |
0.077 |
电阻R(35℃) |
mΩ/m |
0.102 |
0.102 |
0.102 |
0.074 |
电抗X(35℃) |
mΩ/m |
0.026 |
0.026 |
0.026 |
0.020 |
电压降COSΦ=0.9) |
V/m |
0.098 |
0.113 |
0.088 |
0.096 |
额定电流 |
A |
1250 |
1600 |
2000 |
2500 |
3200 |
阻抗Z(35℃) |
mΩ/m |
0.058 |
0.038 |
0.029 |
0.024 |
0.020 |
电阻R(35℃) |
mΩ/m |
0.056 |
0.037 |
0.028 |
0.023 |
0.019 |
电抗X(35℃) |
mΩ/m |
0.014 |
0.010 |
0.008 |
0.006 |
0.005 |
电压降(COSΦ=0.9) |
V/m |
0.084 |
0.086 |
0.093 |
0.083 |
0.082 |
