空气型母线槽和密集型母线槽之间的区别你了解多少呢

发布时间: 2017-03-16 10:07:59   |  浏览量: 3946
 空气型母线槽和密集型母线槽究竟有哪些不同之处呢?以下我们通过一系列的对比,来说明这个问题吧。

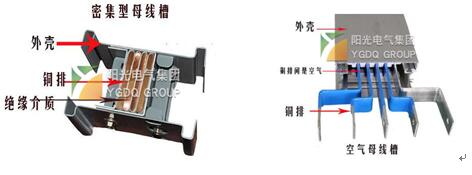

  1 、绝缘介质不同:由于空气母线槽的铜排之间是有一定空隙的,所以绝缘介质是空气;密集型母线槽的铜排之间绝缘介质是有机绝缘材料。

  2 、铜排排列不同: 空气型母线槽的铜排之间是需要要分开的,而密集型母线槽的铜排之间是紧密挨在一起的。由于铜排都是经过绝缘处理,所以不会造成短路问题。

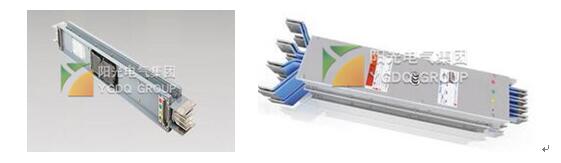

  3 、外形不同: 空气母线槽是属于上下一般粗的;而密集型母线槽的接头部位是比较大的。



  4 、用途不同: 空气的防潮效果好些,用在潮湿环境像竖井内;密集型母线槽电流比较大,用在干线如联络母线。

  5、 散热不同:空气型的散热主要是靠槽体内的空气与外面的空气对流来把热量传导出来,散热的效率比较低。密集型母线槽,他的散热器(外壳)是直接连在母线排上的,所以说散热效果高于空气式。



   6 、价格不一样: 成本等原因,密集型价格稍高一点。

   7 、防护等级不同: 封闭式母线槽的防护等级高,一般可达到IP68

   8 、安装环境不同: 空气型母线槽由于整体体积较大,安装空间就会比较大一些;密集型母线槽则很苗条,相对来说安装的空间小一些。

   9、 安装效率不一样: 相同容量的母线槽,密集型母线槽体积小巧安装方便快速。

   10 、安全不同: 空气型母线槽如果不慎会有异物落入槽内,影响正常工作;而密集型则没有此担心,因为它是全封闭的。

   11、 烟囱效应: 空气母线槽如遇火情,会产生烟囱效应;密集型不会。

   12、 阵容系数: 空气母线槽在垂直或倾斜安装时候需考虑阵容系数,不正确的位置会影响空气流通散热不量;密集型母线槽不受此影响。

   13 、损耗不同:空气母线槽因为受温度变化影响(温度高电阻就大)会有热损耗;封闭式母线槽由于温度低,所以损耗就小。
